J500系列电流调节二极管Linear Integrated Systems

发布时间：2026-02-05 09:01:17 浏览：262

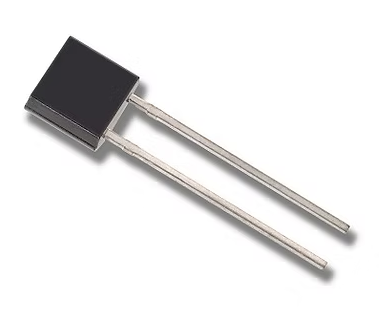

　　Linear Integrated Systems(LIS) 推出的 J500 系列电流调节二极管(Current Regulating Diode)，属于改进型标准产品，可替代原 Siliconix / Vishay J500 系列。


　　关键电气参数(@25°C)

PART	Forward Current3IF(mA)				Dynamic Impedance4Zd(MΩ)		Knee Impedance ZK(MΩ)		Limiting Voltage5VL(V)
	VF= 25V				VF= 25V		VF= 6V		IF= 0.8IF(min)
	MIN	NOM	MAX	MIN		TYP	TYP	TYP	MAX
J500	0.192	0.24	0.288	4		15	2.5	0.4	1.2
J501	0.264	0.33	0.396	2.2		10	1.6	0.5	1.3
J502	0.344	0.43	0.516	1.5		7	1.1	0.6	1.5
J503	0.448	0.56	0.672	1.2		5	0.8	0.7	1.7
J504	0.6	0.75	0.9	0.8		3.5	0.55	0.8	1.9
J505	0.8	1	1.2	0.5		2...	0.4	0.9	2.1
J506	1.12	1.4	1.68	0.33		1.5	0.25	1.1	2.5
J507	1.44	1.8	2.16	0.2		1	0.19	1.3	2.8
J508	1.9	2.4	2.9	0.2		0.7	0.13	1.5	3.1
J509	2.4	3	3.6	0.15		0.5	0.09	1.7	3.5
J510	2.9	3.6	4.3	0.15		0.4	0.07	1.9	3.9
J511	3.8	4.7	5.6	0.12		0.3	0.05	2.1	4.2

　　产品亮点

　　无需偏置电压：VGS = 0V 即可工作，简化电路设计

　　宽电流范围：0.192 mA 至 5.6 mA，覆盖 12 个型号(J500 ~ J511)

　　高稳定性：动态阻抗低，电流恒定性好

　　耐高温：工作结温范围 -55°C ~ +150°C

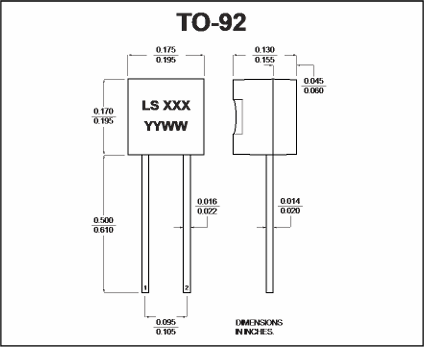

　　小封装：TO-92 直插封装，适合空间受限应用

　　极限参数

　　峰值工作电压：50 V

　　最大功耗：350 mW(25°C)

　　正向电流：20 mA

　　反向电流：50 mA

　　典型应用

　　恒流源电路

　　LED 驱动

　　传感器偏置

　　低功耗稳流�？�

新葡萄AMG创展优势代理Linear Systems产品，价格优惠，欢迎咨询。
