Focus Microwaves手动谐波调谐器MHMT-308-2H3H(0.8–2.4GHz)

发布时间：2026-02-26 09:10:04     浏览：263

　　MHMT-308-2H3H是Focus Microwaves推出的一款专为高度饱和(Class F)射频功率放大器(PA)设计的高性能手动谐波调谐器。它能够在窄带负载牵引匹配测试中，独立控制基波(fo)和二次/三次谐波(2fo、3fo)的负载阻抗，从而优化功率放大器效率(PAE)、增益或线性度。

　　本产品基于PHT-II自动谐波调谐器技术，采用双谐振腔设计(2fo + 3fo)，显著提升谐波调谐隔离度，适用于高功率射频(RF)�？榈难蟹�、测试和生产优化。

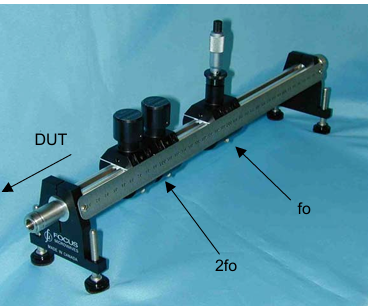

Focus Microwaves手动谐波调谐器MHMT-308-2H3H

　　关键规格参数

　　基波频率范围(fo)：0.8–2.4GHz(其他范围可定制)

　　谐波VSWR：

　　2fo: >40:1(全相位)

　　3fo: >20:1(全相位)

　　插入损耗(fo)：<0.2dB

　　高功率兼容性

　　标准连接器：APC-7(40W)、N型、3.5mm

　　高功率版本：7/16(200W)，适用于大功率测试

　　调谐隔离度：25dB(典型30-40dB)

　　谐波带宽(2fo/3fo)： 5%

更多Focus Microwaves 相关产品信息可咨询新葡萄AMG创展。
