    • Focus Microwaves基本波宽带阻抗调谐器0.1–120GHz全系列型号与参数详解

    发布时间：2026-04-17 08:57:17     浏览：219

    　　Focus Microwaves 推出的 Fundamental Wideband Tuners(基本波宽带阻抗调谐器) 是业内领先的射频阻抗匹配解决方案，专为高频、高功率及宽带测试环境设计。

    　　该系列采用 C系列(Computer-Controlled Microwaves Tuners) 架构，具备以下核心优势：

    　　· 超宽频率覆盖：0.1 GHz – 120 GHz

    　　· 多探针结构(最多3探针)

    　　· 高精度阻抗调节能力

    　　· 低寄生与低谐振设计

    　　· 支持高功率Load Pull测试

    　　· 适用于5G、毫米波、射频器件测试

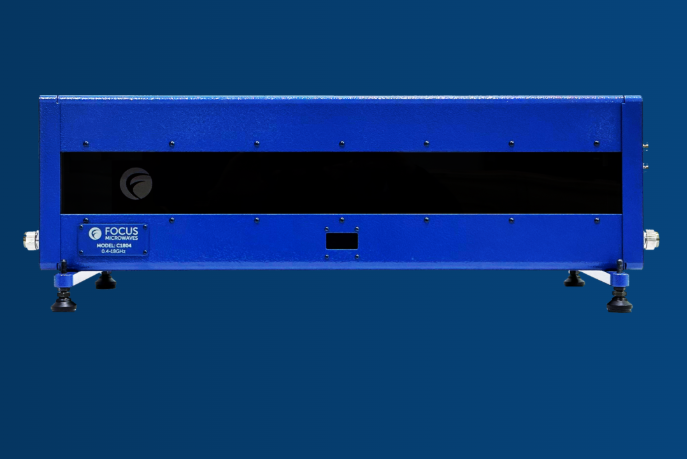

    Focus Microwaves基本波宽带阻抗调谐器0.1–120GH

    　　产品核心特点

    　　1?? 超宽带覆盖能力

    　　单台设备即可覆盖从低频到毫米波的测试需求，大幅降低设备成本。

    　　2?? 高VSWR性能

    　　典型VSWR范围：≥10:1 至 ≥50:1，确保高反射系数调节能力。

    　　3?? 多种接口配置

    　　支持： 7/16， APC-7，N型， 3.5 mm， 2.92 mm， 2.4 mm， 1.85 mm， 1 mm(毫米波)

    　　4?? 适用于多种应用

    　　· 功率放大器(PA)测试

    　　· Load Pull / Source Pull

    　　· 噪声参数测量

    　　· 5G / 毫米波研发

    　　全系列型号与参数列表

    　　低频至6GHz系列

    型号频率范围VSWR接口
    C1010.1–1 GHz≥10:17/16, APC-7, N
    C3020.2–3 GHz≥10:17/16, APC-7, N
    C3040.4–3 GHz≥10:17/16, APC-7, N
    C8040.4–8 GHz≥10:17/16, APC-7, N
    C18040.4–18 GHz≥30:1APC-7, N
    C6060.6–6 GHz≥30:17/16, APC-7, N
    C606S0.6–6 GHz≥30:17/16, APC-7, N


    　　中频至18GHz系列

    型号频率范围VSWR接口
    C8060.6–8 GHz≥50:13.5 mm
    C806S0.6–8 GHz≥50:13.5 mm
    C806R0.6–8 GHz≥30:17/16, APC-7, N
    C806RS0.6–8 GHz≥30:17/16, APC-7, N
    C18060.6–18 GHz≥10:1APC-7, N
    C1806S0.6–18 GHz≥10:1APC-7, N
    C18070.7–18 GHz≥10:1APC-7, N
    C8070.7–8 GHz≥30:17/16, APC-7, N
    C3080.8–3 GHz≥10:17/16, APC-7, N
    C8080.8–8 GHz≥30:17/16, APC-7, N
    C18080.8–18 GHz≥10:1APC-7, N
    C18181.8–18 GHz≥10:1APC-7, N


    　　高频至40GHz系列

    型号频率范围VSWR接口
    C30181.8–30 GHz≥10:13.5 mm
    C32101–32 GHz≥20:13.5 mm
    C3210S1–32 GHz≥20:13.5 mm
    C36202–36 GHz≥10:12.92 mm
    C40303–40 GHz≥10:12.92 mm
    C4060B6–40 GHz≥10:12.92 mm
    C4080B8–40 GHz≥10:12.92 mm

    　

    　毫米波系列(40GHz以上)

    型号频率范围VSWR接口
    C5020B2–50 GHz≥10:12.4 mm
    C5060B6–50 GHz≥10:12.4 mm
    C5080B8–50 GHz≥10:12.4 mm
    C6702B2–67 GHz≥10:11.85 mm
    C6750B5–67 GHz≥6:11.85 mm
    C6710B10–67 GHz≥10:11.85 mm
    C11024024–110 GHz≥8:11 mm
    C12027027–120 GHz≥6.5:11 mm
    C11050050–110 GHz≥10:11 mm

    　　应用领域

    　　该系列调谐器广泛应用于：

    　　· 5G / 6G通信

    　　· 毫米波器件测试

    　　· 半导体研发

    　　· 高功率PA设计

    　　·Load Pull系统

    　　选型建议

    　　选择合适型号时建议关注：

    　　· 频率范围(是否覆盖目标频段)

    　　· VSWR要求(调谐范围)

    　　· 接口类型(与测试系统匹配)

    　　· 是否支持On-Wafer(晶圆级测试)

    更多Focus Microwaves 相关产品信息可咨询新葡萄AMG创展。

    推荐资讯

    • sky power两冲程发动机SP-56 ROS
      sky power两冲程发动机SP-56 ROS 2021-02-01 17:08:36

      sky power二冲程发动机sp-56 TS ROS配备56 CCM和后输出轴，是sky power产品组合中最小的两缸发动机。Sp-56 ROS发动机配备化油器和改进的气缸设计，以提高热稳定性。发电机可以安装在后输出轴上。

    • RFCR6119 3端口射频环行器RFCI

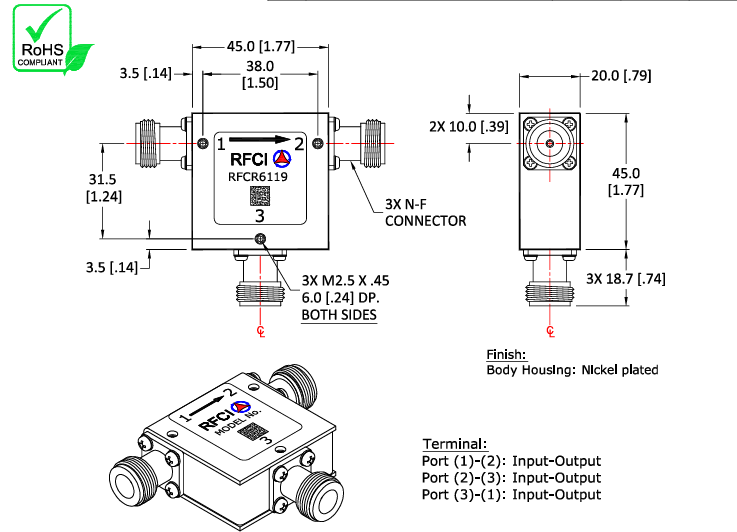

      RFCR6119 3端口射频环行器RFCI 2025-07-11 09:12:07
