    KU LNA 220240 A低噪声放大器2.2-2.4GHz超低噪声0.4dB高增益LNA

    发布时间：2026-04-24 09:37:46     浏览：375

    　　Kuhne Electronic KU LNA 220240 A 是一款高性能、超低噪声的微波前置放大器(LNA)，专为 2.2 GHz – 2.4 GHz 频段应用设计，广泛应用于通信系统、卫星地面站以及高精度测试测量场景。

    　　一、核心特点

    　　· 超低噪声系数：0.4 dB

    　　· 高增益：58 dB

    　　· 高线性度：IP3 达 27 dBm

    　　· 宽频覆盖：2200 – 2400 MHz

    　　· 支持 远程供电(通过输出端口)

    　　· 具备 反极性保护

    　　· 紧凑铝制外壳设计，结构坚固可靠

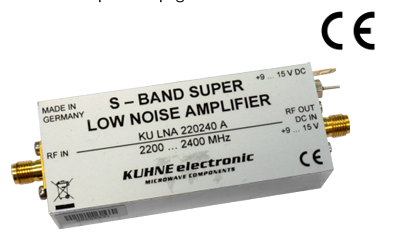

    KU LNA 220240 A低噪声放大器2.2-2.4GHz

    　　二、电气性能参数

    参数数值
    频率范围2200 – 2400 MHz
    增益58 dB
    增益平坦度±2 dB
    噪声系数0.4 dB
    输入回波损耗 (S11)5 dB
    1 dB压缩点 (P1dB)19 dBm
    三阶交调截点 (IP3)27 dBm
    工作电压9 – 15 V
    工作电流110 mA

    　　(测试条件：12V供电，18℃环境)

    　　三、机械参数

    　　· 输入接口：SMA 母头(50Ω)

    　　· 输出接口：SMA 母头(50Ω)

    　　· 外壳材料：铣削铝

    　　· 尺寸：73 × 30 × 20 mm

    　　· 重量：约 90 g

    　　四、环境与极限参数

    　　· 工作温度：-40°C ~ +65°C

    　　· 最大输入功率：0 dBm

    　　· 最大供电电压：16 V

    　　超出极限参数可能导致器件永久损坏。

    　　五、典型性能表现

    　　· 在整个频段内保持稳定高增益(约 57–60 dB)

    　　· 噪声系数在 0.39–0.40 dB 之间波动

    　　· 温度变化对性能影响较小(适合严苛环境)

    　　六、典型应用

    　　· 无线通信系统

    　　· 卫星地面接收系统

    　　· 实验室与射频测试设备

    　　· 微波信号接收前端

    Alaris Kuhne是高频和微波领域过程与测量技术解决方案的领先企业。深圳市新葡萄AMG创展科技有限公司，优势代理销售Alaris Kuhne产品，欢迎咨询。

    推荐资讯

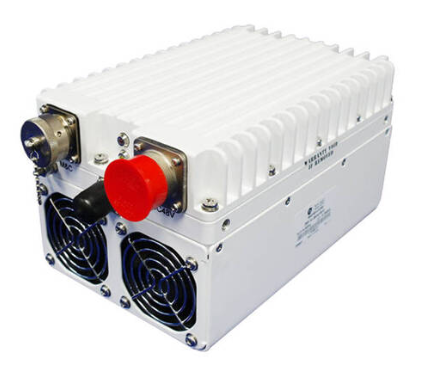

    • Norsat MEDIBKU040S Ku波段40W上变频器
