Vishay HVCC系列高压陶瓷电容器15kV高压圆片电容供应商

发布时间：2026-06-10 09:08:33     浏览：75

　　Vishay HVCC Class 1 Series 是一款高压单层陶瓷圆片电容(High Voltage Ceramic Capacitors)，采用径向引线设计，适用于高压、高可靠性应用场景，例如 X-Ray 电源、工业激光器、安检设备及空气净化系统等。

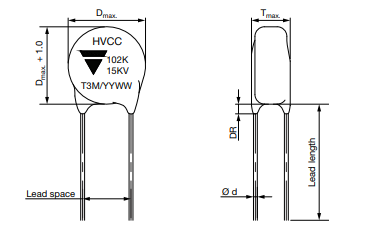

Vishay高压陶瓷电容器Vishay HVCC系列高压陶瓷电容器

　　产品特点

　　· 高耐压设计：额定 DC 电压高达 15kV

　　· Class 1 陶瓷介质，稳定性高

　　· 低损耗、低 DC Bias 漂移

　　· 电容量范围：100pF ~ 1000pF

　　· 径向引线结构，适合高压 PCB 安装

　　· 环氧树脂封装，符合 UL94 V-0 阻燃等级

　　· 高绝缘电阻：≥200GΩ

　　· 工作温度范围：-30°C ~ +85°C

　　典型应用领域

　　HVCC 系列主要用于高压与脉冲系统，包括：

　　· 医疗 X-Ray 电源

　　· 工业激光器

　　· 行李安检设备

　　· 高压电源模块

　　· 空气净化器 / 离子发生器

　　· 脉冲激光系统

　　核心参数


参数规格
额定电压15,000VDC
AC 电压5300VAC
电容量范围100pF ~ 1000pF
容差±10%
介质类型T3M
温度系数-4700ppm/°C ±1000ppm/°C
损耗因数1.0%@1kHz
绝缘电阻≥200GΩ
工作温度-30°C ~ +85°C


　　系列型号列表

C (pF)TOL. (%)MAX. BODY DIAMETER “D”MAX. BODY THICKNESS “T”LEAD SPACE “LS” (± 1 mm)WIRE DIAMETER “? d” (± 0.05 mm)LEAD LENGTH (± 5 mm)MAX. DRORDERING CODE
mmmmmmmmmmmm
100± 1088.29.5 or 12.50.65 or 0.80304HVCC153T3M101K###
150± 1098.2HVCC153T3M151K###
220± 10108.2HVCC153T3M221K###
330± 10128.2HVCC153T3M331K###
470± 10138.2HVCC153T3M471K###
680± 10158.2HVCC153T3M681K###
1000± 10188.2HVCC153T3M102K###

更多vishay相关产品信息可咨询新葡萄AMG创展。
