ispLSI

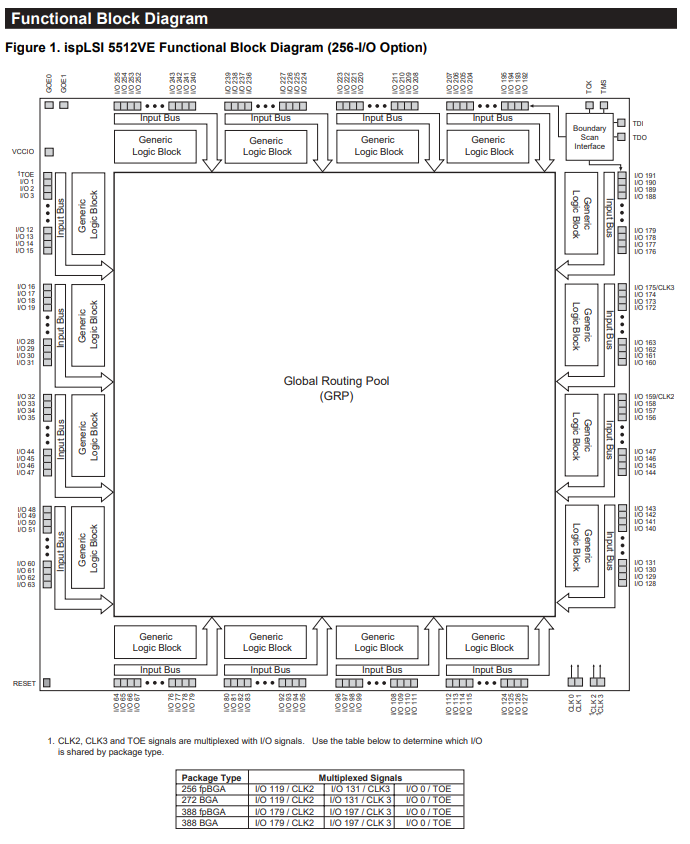

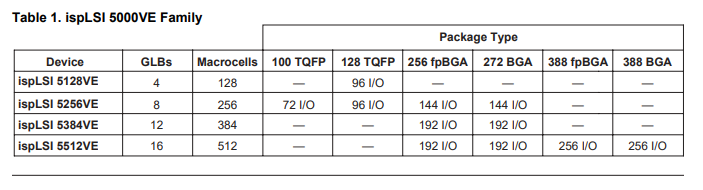

5000VE系列系统内可编程高密度逻辑器件是基于32个注册macrocell的通用逻辑块(glb)和一个连接glb的全局路由池(GRP)结构。
glb的输出驱动glb之间的全局路由池(Global Routing Pool, GRP)。提供交换资源pro以允许全局路由池中的信号驱动设备中的任何或所有glb。这种机制允许在整个设备上快速、高效地连接。
每个GLB包含32个宏单元格和一个完全填充的可编程与阵列，具有160个逻辑产品项和三个额外的控制产品项。GLB有68个来自全局路由池的输入，每个产品项都有真值和补值两种形式。
160个产品术语分为32组，每组5个，并发送到产品术语共享数组(PTSA)中，该数组允许为单个功能共享最多35个产品术语。另外，PTSA可以通过通过五个或更少产品条款的功能。三个额外的产品术语用于共享控件:reset、clock、clock enable和output enable。
特性：
?第二代超宽高密度系统内可编程逻辑器件
- 3.3V电源
—用户可选3.3V/2.5V I/O
- 24000个PLD gate / 512个macrocell
—最多256个I/O引脚
- 512个寄存器
—高速全球互联
- SuperWIDE通用逻辑块(32 Macrocells)，实现最佳性能
-超宽输入门控(68个输入)，用于快速计数器，状态机，地址解码器等。
- PCB高效球栅阵列(BGA)封装选项
-与标准5V TTL设备的接口
?高性能e2 cmos?技术
—fmax = 155mhz最大工作频率
- tpd = 6.5 ns传播延迟
- TTL/3.3V/2.5V兼容输入阈值和输出电平
-可电擦除和可重新编程
——非易失性
-可编程速度/电源逻辑路径优化
?系统内可编程
-提高生产产量，缩短产品进入市场的时间，提高产品质量
-重新编程焊接设备，以加快调试
?100% ieee 1149.1边界扫描可测试和3.3v系统可编程
?架构特点
-增强引脚锁定架构，具有单个级全局路由池和超宽glb
-每个Macrocell最多支持35个产品术语
Macrocells支持并发组合和注册函数
- Macrocell寄存器具有多个控制选项，包括设置，重置和时钟启用
-四个专用时钟输入引脚加上Macrocell产品术语时钟
-可编程I/O支持可编程总线保持，上拉，开漏和转换率选项
-四个全局产品周期输出启用，两个全局OE引脚和每个Macrocell一个产品周期OE。
Product Technical Specifications
| EU RoHS | Not Compliant |
| ECCN (US) | 3A991d. |
| Part Status | Obsolete |
| HTS | 8542.39.00.01 |
| Automotive | No |
| PPAP | No |
| Family Name | ispLSI? 5000VE |
| Program Memory Type | ROMLess |
| Number of Logic Blocks/Elements | 16 |
| Number of Global Clocks | 4 |
| Number of Macro Cells | 512 |
| Product Terms | 35 |
| Device System Gates | 24000 |
| Data Gate | No |
| Maximum Number of User I/Os | 256 |
| Number of Flip Flops | 512 |
| In-System Programmability | Yes |
| Programmability | Yes |
| Reprogrammability Support | Yes |
| Maximum Internal Frequency (MHz) | 167 |
| Maximum Clock to Output Delay (ns) | 4.5 |
| Maximum Propagation Delay Time (ns) | 7.5 |
| Speed Grade | 125 |
| Individual Output Enable Control | Yes |
| Minimum Operating Supply Voltage (V) | 3 |
| Maximum Operating Supply Voltage (V) | 3.6 |
| Typical Operating Supply Voltage (V) | 3.3 |
| I/O Voltage (V) | 2.5|3.3 |
| Tolerant Configuration Interface Voltage (V) | 5 |
| Minimum Operating Temperature (°C) | -40 |
| Maximum Operating Temperature (°C) | 85 |
| Supplier Temperature Grade | Industrial |
| Tradename | ispLSI |
| Mounting | Surface Mount |
| Package Height | 2.15 |
| Package Width | 35 |
| Package Length | 35 |
| PCB changed | 388 |
| Standard Package Name | BGA |
| Supplier Package | BGA |
| Pin Count | 388 |
| Lead Shape | Ball |
