PL476X非连续高压反激式变压器INRCORE

发布时间：2024-01-10 09:34:35     浏览：1500

INRCORE推出了新款PL476X非连续高压反激式变压器。这款变压器与Analog Devices的LT8304-1微功耗隔离式反激式转换器完美兼容，非常适用于汽车、医疗、工业和电信等应用中的隔离式电源。INRCORE的新款反激式变压器具有出色的性能，能在-55?C至+125?C的工作温度下正常运行，并可承受高达15V的电压。同时，该变压器采用微型封装设计，考虑了兼容性因素，适用于各种设计需求。

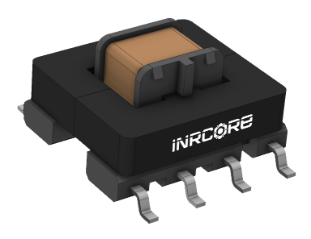

PL476X非连续高压反激式变压器INRCORE

特征：

频率范围为80khz至350khz

高度：5.9毫米

S级温度等级

湿度敏感评级为1级。

建议搭配使用LT8304-1(RFB的值在“注释”中列出)。

电压范围为5V到15V。


选型：

电气规格@ 25°C -工作温度- 55°C至+ 125°C

零件号

匝比

电压输出(VOUT)

    初级电感    (uH)

初级电感漏电(nH  MAX)

DCR (Ω MAX）

(1-4)

(5-8)

PL4761

1:20

14002

8.5-9.5

650

.50

80

PL4762

1:30

18003

8.5-9.5

750

.50

115

PL4763

1:40

20004

8.5-9.5

850

50

150
