HCL2系列大电流功率电感器Vanguard Electronics

发布时间：2024-03-19 09:54:58 浏览：606

HCL2系列大电流功率电感器是Vanguard Electronics推出的一款专业电子元件，其工作温度范围广泛，可适用于?55℃至+180℃的环境。同时，它也具备卓越的存储温度范围，能够在恶劣的工作条件下保持可靠的性能。该电感器的温升特性十分优秀，用户可以通过性能曲线来了解其具体情况。此外，HCL2系列大电流功率电感器的介电耐压达到500 VRMS，确保了电流传输的安全稳定。

HCL2系列大电流功率电感器Vanguard Electronics

作为一款灵活的产品，HCL2系列大电流功率电感器可以根据用户的要求提供不同的电气值。此外，它还提供了多种终端选择，包括锡铅、无铅(符合RoHS标准)和HMP等，以满足不同用户的需求。

HCL2系列大电流功率电感器还具备防潮、防震和耐浸渍等特点，保证了其在各种苛刻的工作环境下的可靠性和稳定性。另外，该产品还采用了磁屏蔽技术，有效地减少了外界磁场对电感器的干扰，提高了电路的稳定性和可靠性。

Inductance Range (mH)	DCR max (Ohms)	Current Rating (A）
0.025 - 16.0	0.011 - 4.5	1.4 - 27.6

在应用方面，HCL2系列大电流功率电感器广泛应用于直流电源扼流圈、谐振电感、输入/输出过滤器和摆动电感等领域。例如，在直流电源扼流圈中，该电感器可以起到对电流进行控制和滤波的作用;在谐振电感中，它可以帮助电路实现振荡;在输入/输出过滤器中，它可以减少杂音和干扰，使信号更加纯净;在摆动电感中，它可以提供稳定的电力传输。

产品选型：

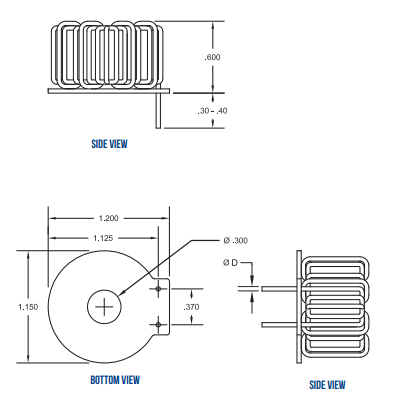

Vanguard P/N	Inductance ±10% (mH)	Inc.Inductance (mH)	DCR max （Ohms)	Rated Current （ADC)	Lead Dimension “D”
HCL2-250	0.025	0.020	0.011	27.6	0.052
HCL2-500	0.050	0.035	0.015	23.1	0.052
HCL2-750	0.075	0.047	0.020	20.8	0.052
HCL2-10	0.10	0.066	0.027	17.4	0.046
HCL2-25	0.25	0.165	0.07	10.9	0.037
HCL2-501	0.50	0.350	0.15	7.3	0.030
HCL2-75	0.75	0.530	0.24	5.9	0.026
HCL2-122	1.2	0.750	0.30	5.2	0.026
HCL2-202	2.0	1.2	0.50	4.0	0.024
HCL2-292	2.9	1.8	0.75	3.3	0.021
HCL2-502	5.0	3.1	1.2	2.6	0.019
HCL2-692	6.9	4.5	1.8	2.1	0.017
HCL2-103	10.0	6.6	2.8	1.7	0.015
HCL2-163	16.0	10.6	4.5	1.4	0.014

总结：

HCL2系列大电流功率电感器是Vanguard Electronics推出的一款高性能产品，具有广泛的应用领域和多种特点。它的高温工作、防潮防震和耐浸渍特性，以及磁屏蔽技术的应用，使其在各种苛刻的工作环境下能够提供稳定可靠的电力传输。无论是直流电源扼流圈、谐振电感、输入/输出过滤器，还是摆动电感等应用程序中，HCL2系列大电流功率电感器都能够发挥重要作用，为电路提供稳定可靠的电流控制和滤波功能。
