XL-1A和XL-1C晶体谐振器Connor-Winfield

发布时间：2024-10-12 09:09:50     浏览：2171

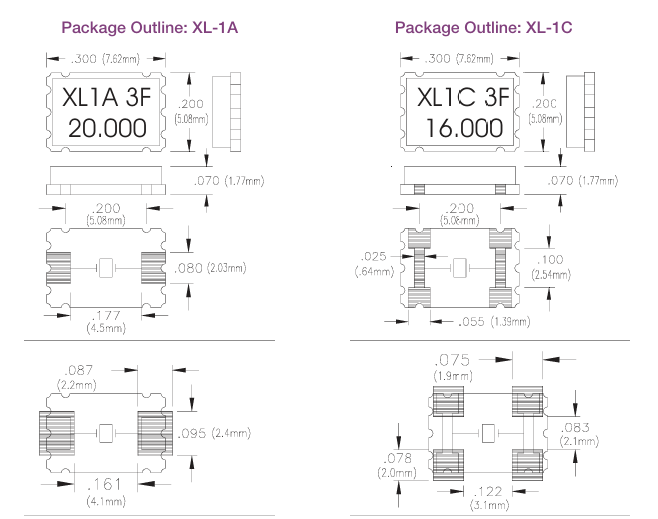

　　Connor-Winfield XL-1A和XL-1C晶体谐振器是一系列用于许多晶体应用的基频和泛音AT切割晶体。它们有7.62x5.08毫米的密封陶瓷包装。

XL-1A和XL-1C晶体谐振器Connor-Winfield

　　绝对最大额定值

　　存储温度：-55°C 至 125°C

　　电气规格

　　频率范围：8 - 100 MHz

　　频率容差：±50 ppm @ 25°C

　　温度稳定性：±50 ppm

　　工作温度范围：-10°C 至 60°C

　　并联电容：7 pF

　　等效串联电阻(ESR)：见下表

　　负载电容：见下表

　　驱动电平：典型值0.1 mW

　　抗冲击性：±5 ppm

　　抗振性：±5 ppm

　　绝缘电阻：500 M Ohm @100Vdc ±15Vdc

Frequency rangeFrequency   Range   Table
Mode of Oscillation		E.S.R.CL
8.000MHz  to9.999MHzFundamental80 ohmMax16pF
10.000MHzto15.999MHzFundamenta60 ohm Max16pF
16.000MHzto50.000MHzFundamenta  40 ohm Max16pF
28.000MHzto84.000MHz3rd Overtone  60 ohm MaxSeries
84.001MHzto100.000MHz5th Overtone  80 ohm MaxSeries

　　产品特点：

　　基频或泛音AT切晶体

　　频率校准±50ppm

　　温度稳定性±50ppm

　　表面贴装封装

　　卷带包装

　　符合RoHS标准/无铅

相关推荐：

供应Connor-Winfield温度补偿晶体振荡器TCXO

供应Connor-Winfield压控温度补偿晶体振荡器VCTCXO

供应Connor-Winfield压控晶体振荡器VCXO

供应Connor-Winfield恒温晶体振荡器OCXO

供应Connor-Winfield压控恒温晶体振荡器VCOCXO

供应Connor-Winfield时钟同步发生器

供应Connor-Winfield频率转换�？�

更多Connor-Winfield晶振产品可咨询新葡萄AMG创展。

推荐资讯

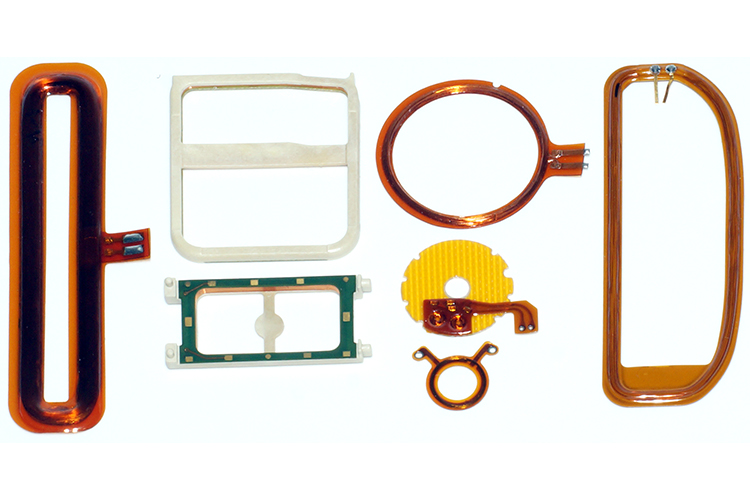

  • Minco柔性线圈Miniature Flex-coils
