  • Statek SWCX1扫频石英晶体6-125MHz

    发布时间：2024-10-12 09:13:11     浏览：1826


    　　这款Statek SWCX1 扫频石英晶体，其频率范围为 6 MHz 到 250 MHz，具有抗辐射能力，并采用表面贴装方式设计。以下是该产品的主要特点和应用：

    　　产品特点：

    　　抗辐射能力：能耐受总剂量为 100 kRad(即 1 kGy)及以上的辐射。

    　　高抗冲击性：采用三点安装结构。

    　　超高可靠性：适合严苛环境中的使用。

    　　定制设计：可根据需求进行定制。

    　　军用和空间筛选可用：满足严格的军事和航空航天级别标准。

    　　低老化率：长期使用中的频率稳定性好。

    　　关键工艺在10级洁净室中进行：保证产品的高质量。

    　　符合 NASA 标准：遵循 NASA EEE-INST-002 规范。

    　　应用领域：

    　　军事与航空航天：适用于高可靠性要求的场合。

    　　卫星：适合在太空中长期运行的设备。

    　　太空探测系统：用于深空探测。

    　　深空探测器：例如火星探测器等。

    　　遥测：用于远程数据传输的精密设备。

    　　电气规格：

    ELECTRICAL SPECIFICATIONS TABLE?(Specifications shown are typical unless otherwise noted.)
       SMFrequency Range
    Motional Resistance
        R1   @25℃    		Motional Capacitance
          C1@25℃
    Shunt Capacitance
        C0   @25℃
    Quality Factor
       (Q)@25℃
     Load Capacitance
            CL    		Drive Level
    sWCX1
    sWCX1    		6.0 MHz to
    250 MHz    		25.0@32 MHz
    150@155.2 MHz    		6.2fF @32 MHz
    4.0 fF @155.2 MHz    		2.3 pF @32 MHz
    2.3 pF @155.2 MHz    		30 k@32 MHz
    30 k@155.2 MHz    		20 pF,fs 50 MHz
    10 pF,f>50 MHz    		500 μW Maxfs 50 MHz
    200 μW Maxf>50 MHz
    GENERAL SPECIFICATIONS TABLE?(Specifications shown are typical unless otherwise noted.
    SMFrequency RangeCalibration Tolerance
           @25℃    		Frequency
    Temperature Stability    		Aging,first yearShock,survivalVibration,surviva  Standard CX
      data sheet
    sWCX1
    sWCX1    		6.0 MHz to
    250 MHz    		±100 ppm,or tighter
    as required    		Please referto CX1 AT
    data sheet    		2 ppm Max3,000g peak 0.3 ms
    1/2 sine    		20 g,10-2,000 Hz
    swept sine    		10127 CX1 AT/
    10107 CX1 SMAT

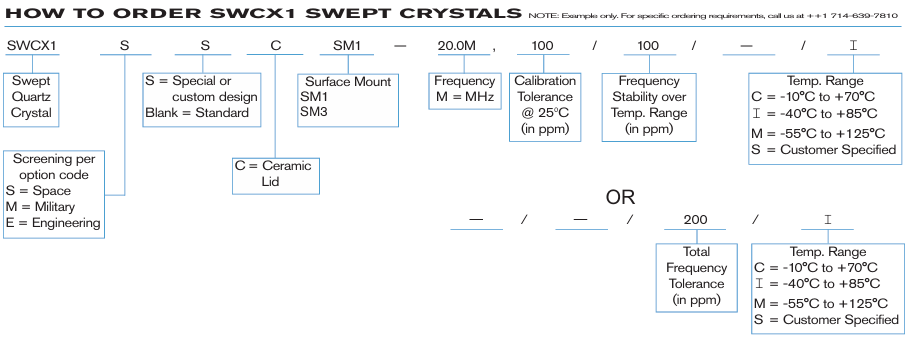

    订购指南：

    Statek SWCX1扫频石英晶体订购指南

    相关推荐：

    Statek高温高冲击引线振荡器

    Statek小型石英晶体振荡器

    Statek超小型表面贴装石英晶体频率10kHz~250MHz

    Statek TS1/TS4温度传感器频率160~350kHz

    Statek HGXOHT工业高冲击高温晶体振荡器

    更多Statek晶振相关产品信息可咨询新葡萄AMG创展。
