    • QTCH系列高温小型SMD晶体振荡器1-48MHz Q-Tech

    发布时间：2024-10-15 09:14:53     浏览：1433

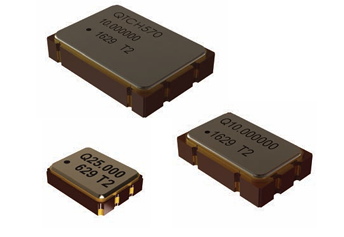

    QTCH系列高温小型SMD晶体振荡器1-48MHz Q-Tech

    　　QTCH系列是专为高温环境设计的小型表面贴装(SMD)晶体振荡器。以下是该系列产品的主要特点和规格：

    　　产品特点：

    　　1. 宽泛的供电电压：支持1.8Vdc、2.5Vdc、3.3Vdc和5.0Vdc。

    　　2. 低功耗：在操作过程中消耗的电流小于3毫安(mA)。

    　　3. 宽工作温度范围：从-55?C到+200?C，适合极端高温环境。

    　　4. 多种封装尺寸：提供2.5x3.2mm、3.2x5.0mm和5.0x7.0mm三种尺寸，以适应不同的空间需求。

    　　5. 高频率稳定性：根据不同的温度代码，提供不同级别的频率稳定性。

    　　6. RoHS合规：符合欧盟关于限制有害物质使用的指令。

    　　7. 军事级筛选测试：根据MIL-PRF-55310标准进行军事级筛选测试，确保产品的可靠性。

    　　8. 多种输出电压选项：提供CMOS逻辑1.8Vdc、2.5Vdc、3.3Vdc，以及5.0Vdc CMOS选项。

    　　9. 三态输出标准：支持三态输出，增强了设计的灵活性。

    　　10. 高抗震动和抗冲击性：能够承受高级别的机械冲击和振动。

    　　11. 无铅和RoHS合规：符合环保要求，不含铅等有害物质。

    　　应用领域：

    　　钻探和数据记录工具

    　　石油服务行业

    　　高温应用

    　　型号参数：

    ParametersQTCH-RD QTCH-NDQTCH-LDQTCH-HCD
    Output frequency range (Fo)
    1/    		1.000MHz-48.000MHz2.5MHz-40.000MHz
    Supply voltage(Vdd)2/1.8Vdo±10%2.5Vdo±10%3.3Vdc ±10%5.0Vdo ±10%
    Maximum Applied Voltage
    (Vdd  max.)    		0.3 to+4.0Vdc-0.3 to+7.0Vdc
    Frequency stability (△F/△T)See Part Number on Page 1
    Operating temperature
    (Topr)    		See Part Number on Page 1
    Storage temperature (Tsto)-62℃ to+125℃
    Operating supply current
    (No  Load)    		1mA max   1.5mA  max.2mA max7mA max.
    Symmetry
    (50%of ouput waveform)    		45/55%
    Rise and Fall times6ns max11ns max
    Output Load15pF max.
    Start-up time(Tstup)10ms  max.5ms max.
    High Output Voltage (Voh)0.9*Vdd min.
    Low Output Voltage(Vol)0.1*Vdd max.
    EnableVIH Pin 1VIH≥0.7*Vdd(Active)
    Disable VIL Pin 1VIL≤0.3*Vdd(High Impedance)
    Aging±5ppm/first year
    Notes
    1/Ful frequency range is not available in all packages.Consult factory for frequencies at 1MHz~1.5MHz,and for frequencies
    greater than 48MHz.
    2/For options R,D,and L,the part is designed to work from 1.8Vde to 3.3Vde.Supply voltage code is usedto test the part to
    specific nominal voltage specified in a Purchase Order

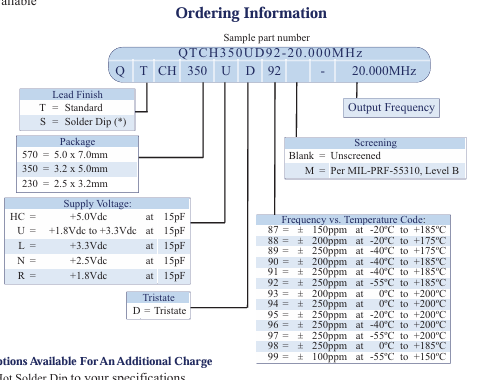

    订购信息：

    QTCH系列高温小型SMD晶体振荡器1-48MHz Q-Tech订购指南

    深圳市新葡萄AMG创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。

    推荐资讯

    • LCMXO3L-4300C-5BG400I FPGA现场可编程门阵列Lattice
      LCMXO3L-4300C-5BG400I FPGA现场可编程门阵列Lattice 2024-07-16 09:30:09

      LCMXO3L-4300C-5BG400I FPGA，由Lattice半导体生产，基于65纳米工艺，拥有4300个逻辑元件，92Kbit嵌入式存储和34个块RAM，支持335个用户I/O引脚和多种I/O电压，采用400引脚BGA封装，适用于工业温度范围，支持在系统可编程性和设计安全保护，是复杂应用的理想选择。

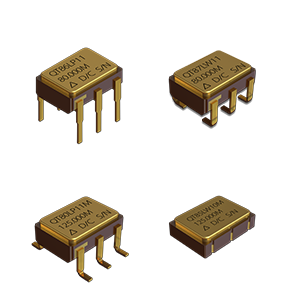

    • Q-Tech实时时钟晶体振荡器
