TRU-11244温彻斯特Winchester 2.4mm射频同轴连接器

发布时间：2026-01-13 09:05:39     浏览：590

　　TRU-11244是Winchester Interconnect(温彻斯特互连) 的一款 2.4mm 系列射频(RF)连接器。2.4mm系列是一种高性能、螺纹连接的同轴连接器，专门为需要极高频率(最高可达 50 GHz)的严苛应用而设计。它最初是为了克服 SMA 等早期连接器在更高频率下的物理和性能限制而开发的。

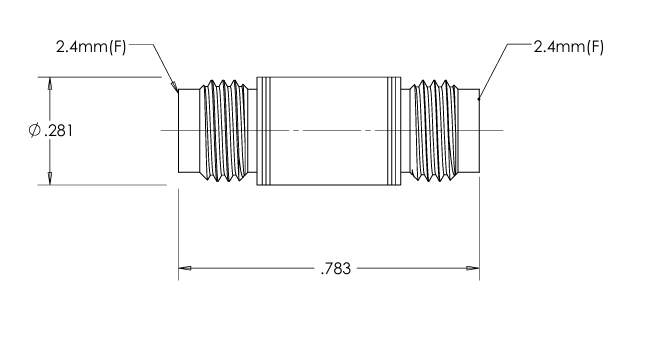

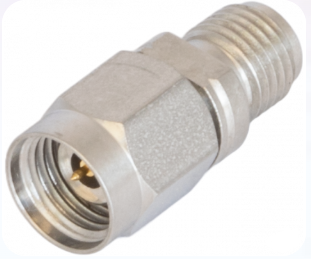

Winchester 2.4mm射频同轴连接器温彻斯特Winchester TRU-11244连接器尺寸图

　　关键参数

　　接口形式：插头(Plug)

　　安装方式：电缆直插式(Cable-end)

　　适配线径：≈24 mm 外径的波纹铜管或半硬同轴线缆

　　频率范围：DC ～ 7 GHz(驻波比 ≤ 1.25，典型值)

　　额定功率：约 5 kW(在 1 GHz，VSWR 1.0，30 °C 条件下)

　　接触电阻：中心导体 ≤ 0.4 mΩ，外导体 ≤ 0.2 mΩ

　　材质与镀层：

　　外导体 铜合金，三元合金镀层(Ni-Cu-Sn)

　　中心触头 铍铜，镀金 ≥ 1.27 ?m

　　工作温度：-55 °C ～ +85 °C

　　防水等级：IP67(配对并正确安装时)

　　机械寿命：≥ 500 次插拔

　　典型应用

　　广播电视发射、雷达、高能粒子加速器、高能测试系统、工业加热、舰船/铁路通信等对功率与可靠性要求高的场合。

　　装配要点

　　需使用专用 24 mm 系列压接/焊接夹具与力矩扳手(推荐耦合扭矩 5 N·m)。

　　尾部有 360° 全方位屏蔽夹紧环，剥线尺寸需严格按厂商图纸，否则影响 VSWR 与功率容量。

　　插合时请确认密封圈完好，以保证 IP67 防护。

Winchester是一家高可靠性连接器制造厂商，具备AS9100和AS7003航空航天质量体系认证，为全球客户提供同轴线缆、微波连接器产品。其产品被广泛应用于军用、航空航天、通信测试领域。深圳市新葡萄AMG创展科技有限公司，授权代理Winchester连接器产品，欢迎咨询。
